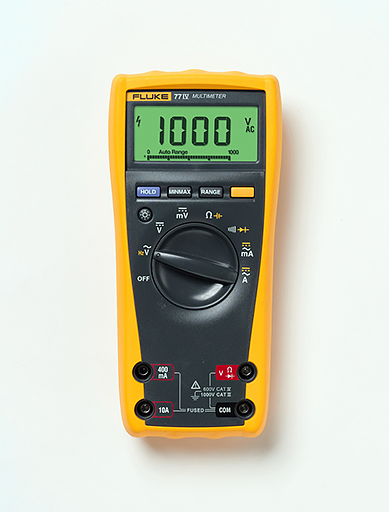

Fluke 77 IV digitaalinen yleismittari
Monipuolinen mittari korjaamoihin ja kentälle
Useimmat sähkö- ja elektroniikkaviat selviävät digitaalisella Fluke 77 IV -sarjan yleismittarilla. Mittari vastaa viimeisimpiä turvastandardeja ja siinä on paljon toimintoja sekä suuri, helppolukuinen näyttö.
Mittaukset:
- Mittausalue 1000 V
- Keskiarvoasteiset AC-mittaukset
- Tarkkuus 0,3 %
- 10 A:n virranmittausalue (20 A 30 sekunnin ajan)
- Taajuus- ja kapasitanssimittaukset
- Resistanssi ja jatkuvuussummeri
Toiminnot:
- Suuri näyttö
- Taustavalo helpottaa mittaamista hämärässä.
- Min/max-tallennus signaalivaihteluiden tallentamiseen.
- Ergonominen valettu kotelo, jossa integroidut mittapään pidikkeet.
- Lisävarusteena Fluke TPAK™ -magneettiripustin, jonka avulla molemmat kädet jäävät vapaiksi muuhun työhön.
- Automaattinen ja manuaalinen alueen valinta.
- Turvaluokitus: 1000 V CAT III ja CAT IV 600 V.
Fluke 77 IV korvaa aiemman mallin 77. Hyödynnä parempi käytettävyys ja turvallisuus jo tänään!
Tekniset tiedot:
| DC-jännite |
| Alueet: |
6,000 V...1000 V |
| Paras tarkkuus: |
+/- (0,3 % + 1) |
| Paras erottelukyky: |
0,1 mV |
|
| AC-jännite |
| Alueet: |
600,0 mV...1000 V |
| Paras tarkkuus: |
+/- (2,0 % + 2) |
| Paras erottelukyky: |
1,0 mV |
|
| AC-virta |
| Alueet: |
60,00 mA...10 A |
| Paras tarkkuus: |
2,5 % + 2 |
| Paras erottelukyky: |
0,01 mA |
|
| DC-virta |
| Alueet: |
60,00 mA...10 A |
| Paras tarkkuus: |
1,5 % + 2 |
| Paras erottelukyky: |
0,01 mA |
|
| Resistanssi |
| Alueet: |
600,0 Ω...50 MΩ |
| Paras tarkkuus: |
+/- (0,5 % + 1) |
| Paras erottelukyky: |
0,1 Ω |
|
| Kapasitanssi |
| Alueet: |
1 nF...9999 µF |
| Paras tarkkuus: |
+/- (1,2 % + 2) |
| Paras erottelukyky: |
1 nF |
|
| Taajuus |
| Alueet: |
99,99 Hz...99,99 kHz |
| Paras tarkkuus: |
+/- (0,1 % + 1) |
| Paras erottelukyky: |
0,01 Hz |
|
| Turvallisuus |
| |
ANSI/ISA S82.02.01, CSA C22.2-1010.1, IEC 61010, 1000 V kategoria III, 600 V kategoria IV |
|
| Sertifikaatit |
| |
CSA, TÜV (EN61010), UL, Π, (N10140), VDE |
|
| Muut tiedot |
| Liittimen ja maan välinen suurin jännite |
|
| Suojaus jännitepiikeiltä |
| |
8 kV:n huippu (IEC 61010) |
|
| Ω, sulake mA-tuloihin |
| |
440 mA, 1000 V:n FAST-sulake |
|
| Ω, sulake A-tuloihin |
| |
11 A, 1000 V:n FAST-sulake |
|
| Näyttö |
| Digitaalinen: |
6000 lukemaa, päivittyy 4 kertaa sekunnissa |
| Pylväsnäyttö: |
33 segmenttiä, päivittyy 32 kertaa sekunnissa |
| Taajuus: |
10000 lukemaa |
| Kapasitanssi: |
1000 lukemaa |
|
| Korkeus merenpinnasta |
| Käyttö: |
2000 metriä |
| Säilytys: |
12000 metriä |
|
| Lämpötila |
| Käyttö: |
-10 °C...+50 °C |
| Säilytys: |
-40 °C...+60 °C |
|
| Lämpötilakerroin |
| |
0,1 x (määritetty tarkkuus / °C (<18 °C tai >28 °C) |
|
| Sähkömagneettinen yhteensopivuus (EN 61326-1:1997) |
| |
RF-kenttä 3 V/M, tarkkuus = määritetty tarkkuus, paitsi lämpötilassa: määritetty tarkkuus ±5 °C |
|
| Suhteellinen kosteus (enintään, ei kondensoiva) |
| |
90 % 35 °C:een asti |
| |
75 % 40 °C:een asti |
| |
45 % 50 °C:een asti |
|
| Paristojen käyttöikä |
| |
400 tuntia, tyypillinen (alkaliparistot) |
|
| Koko |
| Korkeus: |
4,3 cm |
| Leveys: |
9 cm |
| Pituus: |
18,5 cm |
|
| Paino |
|
